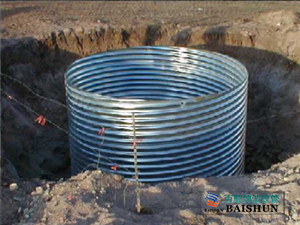

PH樁風力發電基礎

PH 基礎是迄今為止_經濟的風力發電機基礎

1 單臺 PH 基礎混凝土比擴展基礎節省鋼筋 30% 以上，節省混凝土 40% 以上，降低挖方量 50% 。

2 總造價比重力擴展基礎節省 25% 到 35% ，這和項目總造價節省大約 3% 到 6%

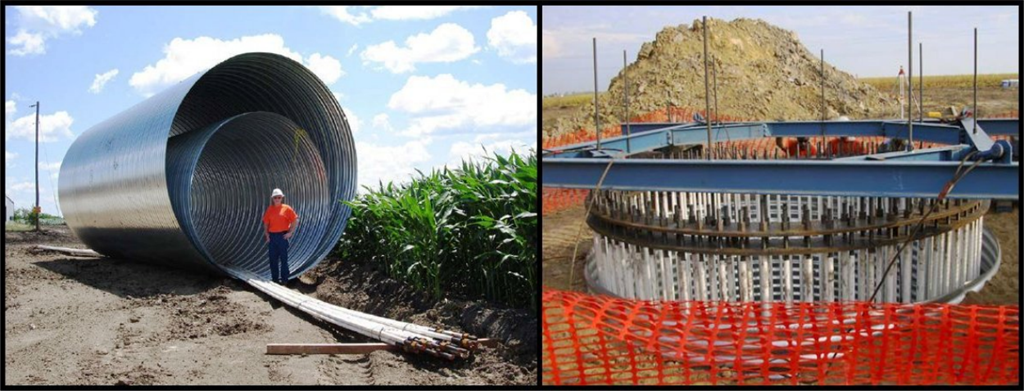

3 PH 基礎施工能夠避免繁瑣的鋼筋綁扎工程， 3MW 風機基礎施工只需要 3-4 天

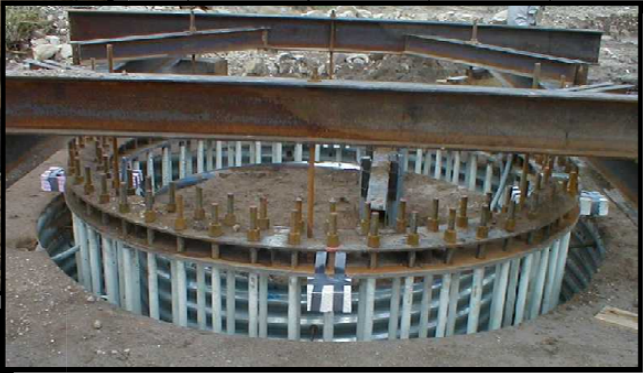

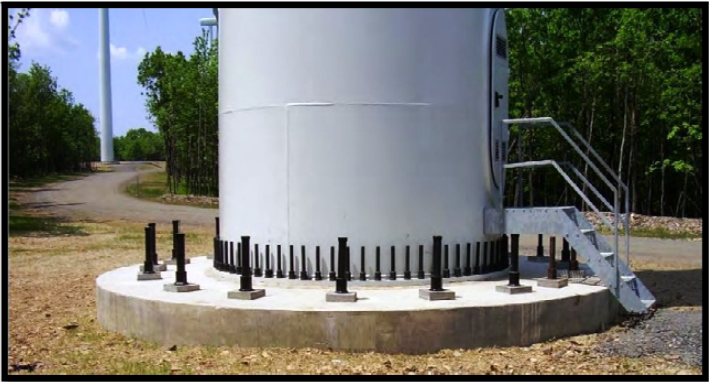

4 PH 基礎不使用昂貴的基礎環，沒有復雜的調平工作。

PH 基礎能夠安全的在極端惡劣地質條件中使用

1 PH 基礎安全穩定性是在研發和設計中_重要的考慮因素，其所在的巖土和機構安全系數，包括抗傾覆、抗滑移、水平承載等全部在 2.0 以上，高于歐洲、美國以及中國規范的要求。

2 PH 基礎能夠在例如垃圾填土、灘涂沼澤、山頂陡峭等惡劣地質中使用。

PH 基礎介質 2010 年初在冊設計_ 7500 臺， 235 個項目，容量_ 11000MW

PH 基礎在德克薩斯支持美洲陸上_風機 Vestas V90-3MW（105m 高 ）

PH 基礎—沒住_獲得德國勞埃德船級社（ GL ）認證的風機基礎



PH 基礎—傳導荷載原理：重力式擴展基礎依靠本身重力和基礎下臥土的承載力來承擔作用于基礎上部的軸向力和彎距，水平力由基礎下臥土的摩擦阻力承擔，而 PH 基礎主要由環形基礎周圍土的水平承載力承載基礎所受的水平荷載和彎距。

1. 截止到目前 _9780臺風機采用了P&H基礎，總裝機容量_14600MW，其中3MW 風機_ 800臺。

2. 應用機型：

  Nordex 1 MW, 1.3 kW

Repower 2.0 MW

 Vestas 660 kW, 1.65 MW, 1.8 MW, 3 MW

三菱 Mitsubishi 600 kW, 1 MW

通用電器 GE Wind 1.5 MW

西門子 Siemens （Bonus） 1.3 MW, 2.3 MW

蘇茲蘭 Suzlon 1.2 MW

歌美颯 Gamesa 2.0 MW

金風 Gold wind 750 KW

華銳 Sinovel 1.5 MW

聯合動力 1.5 MW

明陽 2.75MW

PH 無張力基礎在中國

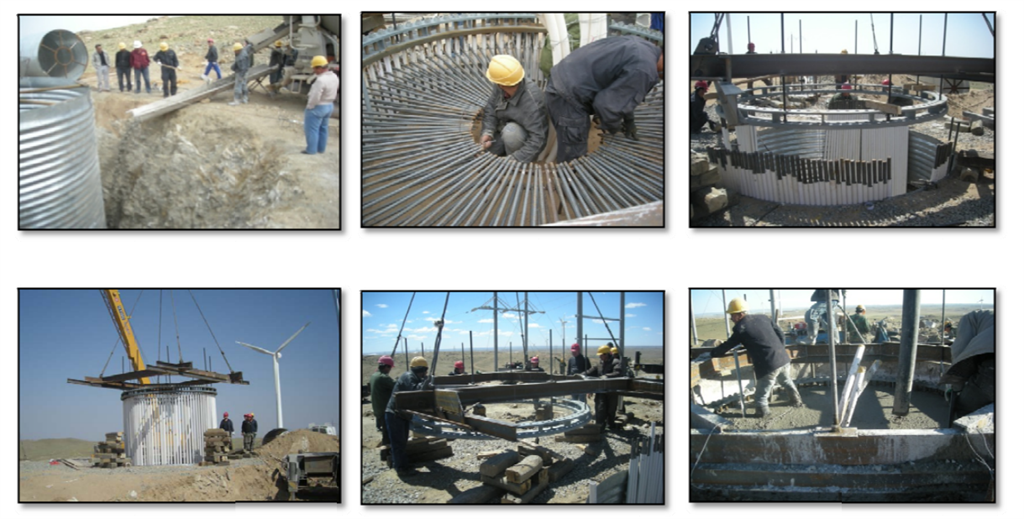

2009年，PH無張力灌注基礎在東半球完成里程碑式的零的突破，在中國內蒙古達茂風場成功建成2臺金風750KW風機基礎，目前風機已經安裝完成開始并網發電。通過對風機基礎各項數據的監測和檢測，基礎及風機_指標運行良好。這兩臺基礎在為業主節省風場投資費用同時也說明PH基礎設計_滿足規范要求。中國目前現有的施工技術及裝備安全滿足建造要求。

國內P&H樁的應用項目

已并網發電 ：2009年中國金風科技內蒙古達茂，2臺750KW風機

在建 ： 2010.10-新疆達坂城-華冉風場一期 49.5MW風場 16臺明陽2.75MW風機

        2010.10- 國電陜西靖邊草山梁49.5MW風場 33臺聯合動力 1.5MW風機

    4. 目前在國內的合作伙伴（已合作或即將合作）

開發商：國電，天潤，華能

風機廠商：華銳，金風，明陽，聯合動力，常牽新譽

設計院：中水顧問集團西北院，新疆水利水電勘測設計研究院，

               國電福霖設計院，同濟大學設計院，

               建設部建學設計院

5. 目前在國內開展的合作項目

l         P&H 風機基礎系列設計以及建造，風機以及基礎監測，有限元分析，風機基礎研發，基于有限元計算的基礎設計第三方分析審查

l         海上風機基礎設計，有限元分析，施工，技術研究

l         陸上、海上風機塔筒設計，建造，施工，技術研究

    6. 新疆達坂城-華冉風場一期 49.5MW風場明陽2.75MW風機基礎



PH 風機基礎設計，施工，監造

巖土工程勘測，分析

風機基礎運行以及施工狀態監測、檢測

基于有限元分析的風機基礎設計第三方校核

海上風機基礎設計，研發
